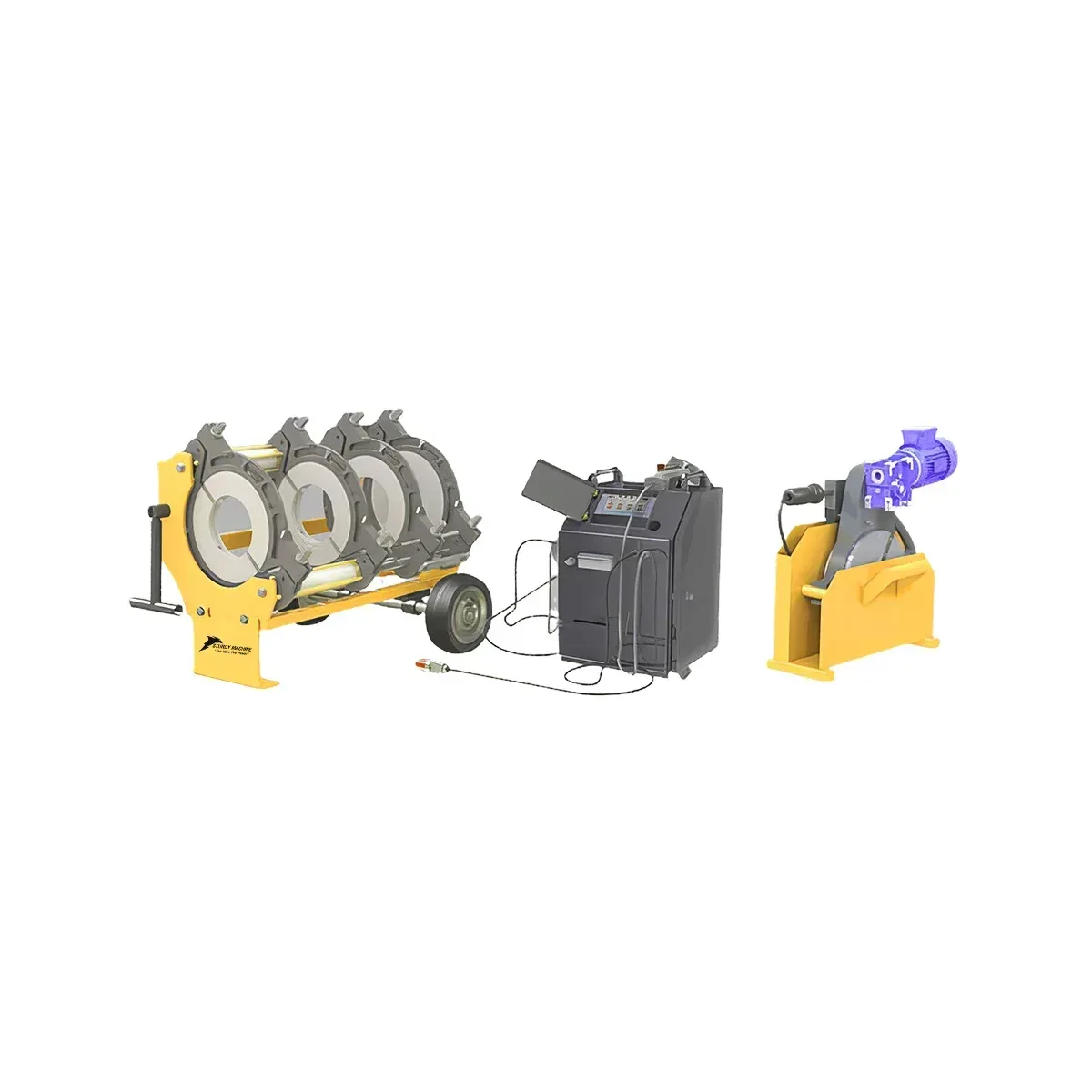

Cnc Sm315 Plastik Boru Hidrolik Alın Kaynak Makinesi
- 32 Bar’a kadar PE – PP – PVDF boru ve fittings’lerin 90 – 110 – 125 – 140 – 160 – 180 – 200 – 225 – 250 – 280 – 315 mm çaplarının kaynağında kullanılır.
- ISO 12176 – 1 uluslararası standartlara uygun olarak operasyonel en kısa kuruluma sahip, güçlü, kolay ve seri kaynak imkanı sağlar.
- Hafif yapısı sayesinde kolay kullanım imkanı sağlar.
- Maksimum çalışma basıncı 150 Bar olarak dizayn edilmiştir.
- -10 C° ~+40 C° ortam sıcaklığında çalıştırılmaya uygundur.
Cnc Sm315 Plastik Boru Hidrolik Alın Kaynak Makinesi

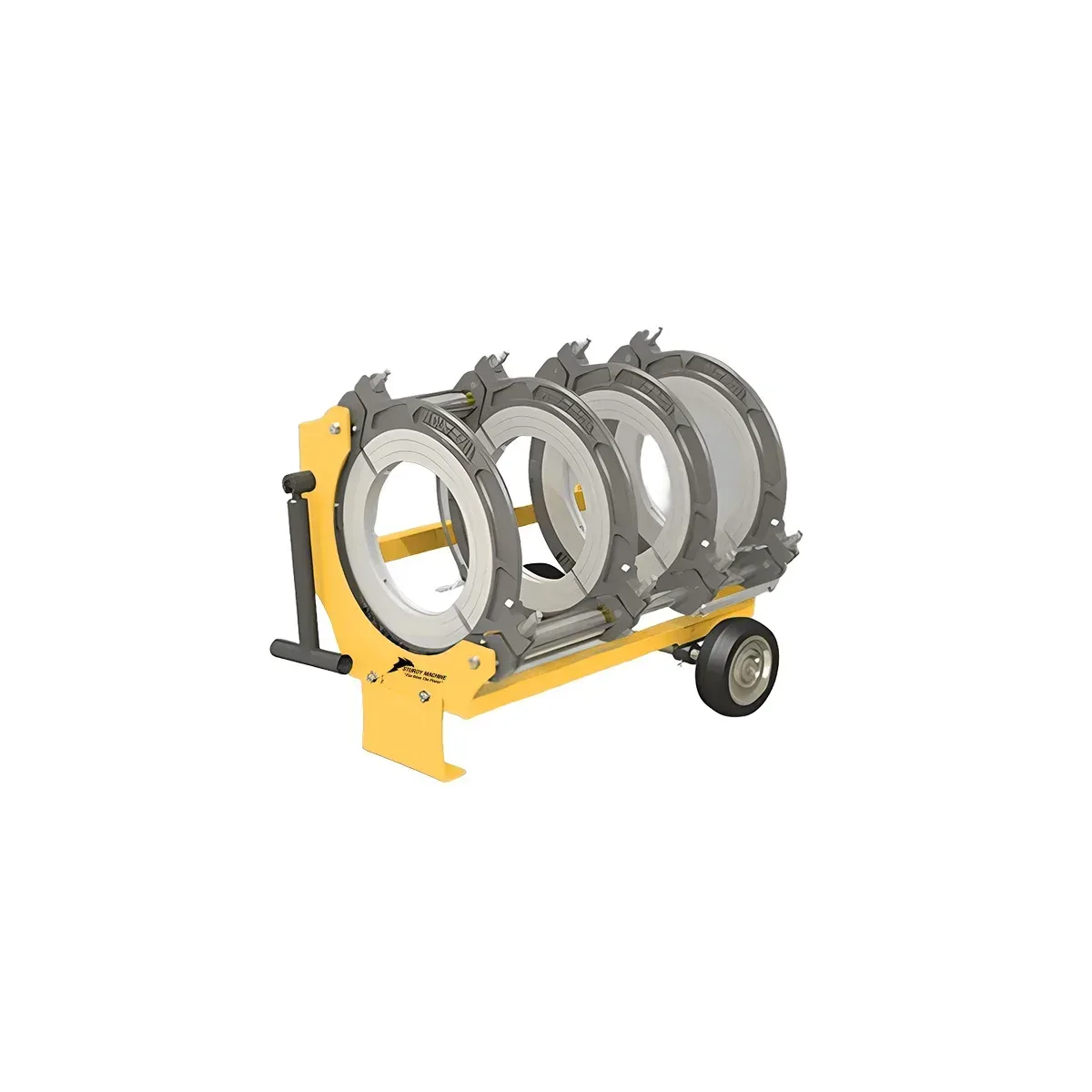

CNC SM315 Alın Kaynak Makine Gövdesi
Ana gövde, üzerinde bulunan iki adet hareketli ve iki adet sabit kelepçe ile kaynak işlemi yapılacak plastik borulara destek olarak, sabitlenmesini ve merkezlenmesini sağlamaktadır.
Sisteme hidrolik basınç kuvveti uygulanır. Taşıyıcı mil üzerinde bulunan iki adet piston ile bu kuvvet hareketli kelepçeleri ileri ve geri yönlendirerek, kaynak işleminin gerçekleşmesi için gereken hareketi sağlar.

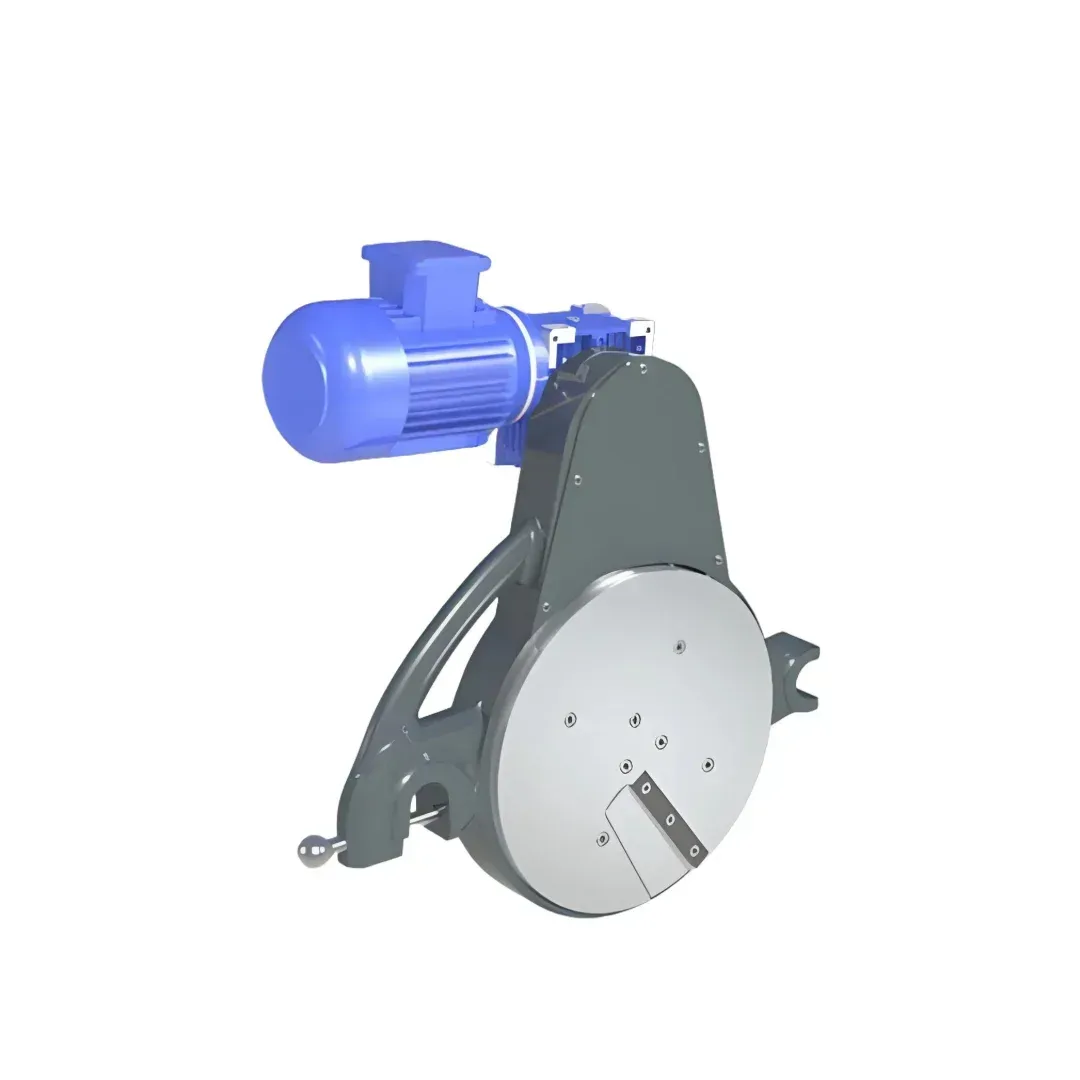

CNC SM315 Alın Kaynak Makine Traşlayıcısı
Sağ ve sol tarafında bulunan iki döner kanat ve bu kanatlar üzerinde bulunan kesici bıçaklar ile ana gövde üzerine sabitlenmiş ve merkezlenmiş boruların, ısıtma işleminden önce alın temizliğini yapan ve ısıtmaya hazır hale getiren alın kaynak makinası elemanıdır.
Traşlayıcının döner hareketi, üzerinde bulunan motor ve redüktör grubu tarafından sağlanır.
CNC SM315 Alın Kaynak Makinesi traşlama ünitesi çapaksız ve birbirine paralel boru yüzeyleri oluşturur.

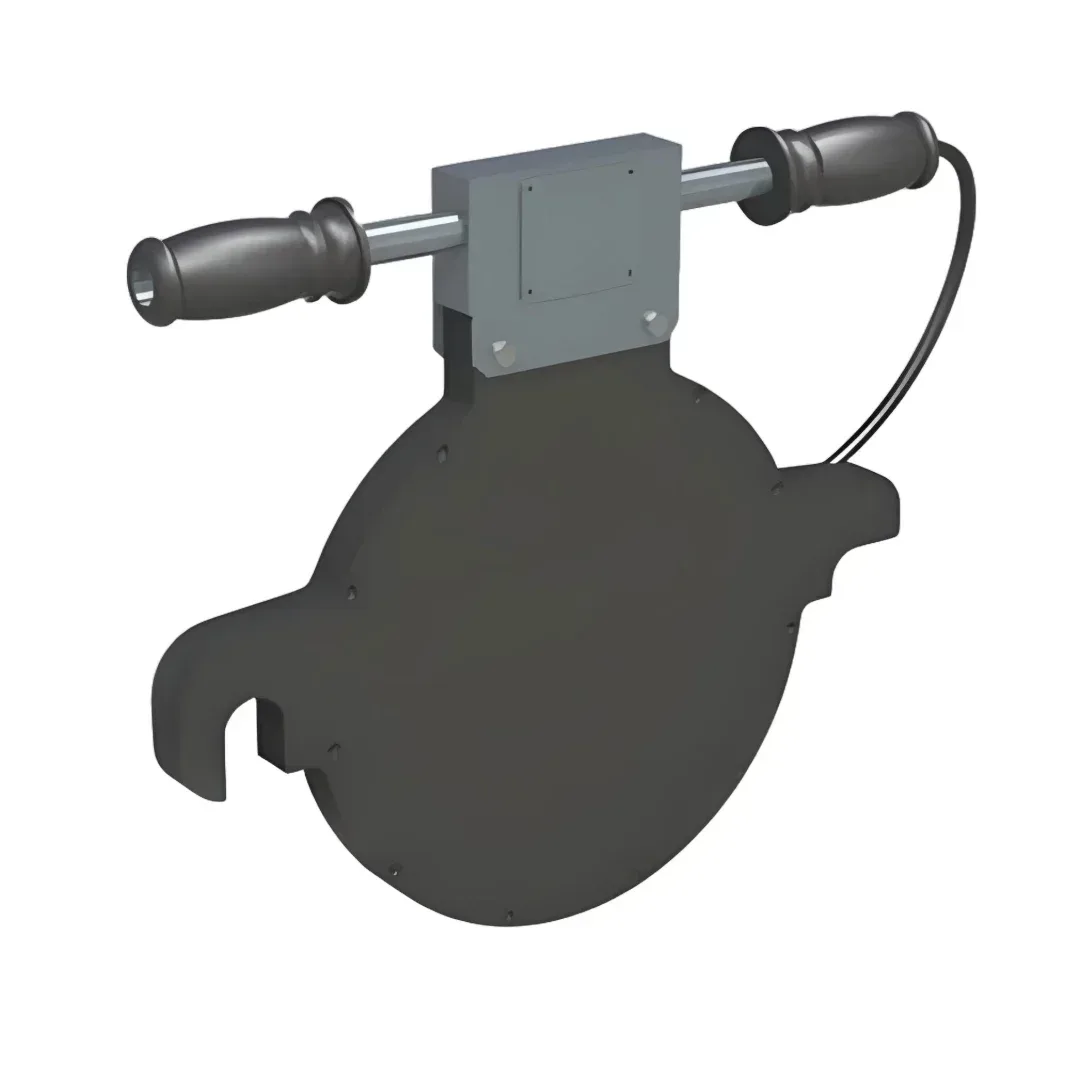

CNC SM315 Alın Kaynak Makine Isıtısıcı
Traşlama işlemi ile istenilen pürüzlülüğe getirilen boru alın yüzeylerini ısıtma plakasıyla ısıtarak birleştirme işlemine hazırlayan alın kaynak makinası elemanıdır.
Isıtıcının ısı derece ayarı ısıtıcı plakası üzerinde bulunan dijital ısı ayar termostatı ile yapılmaktadır.

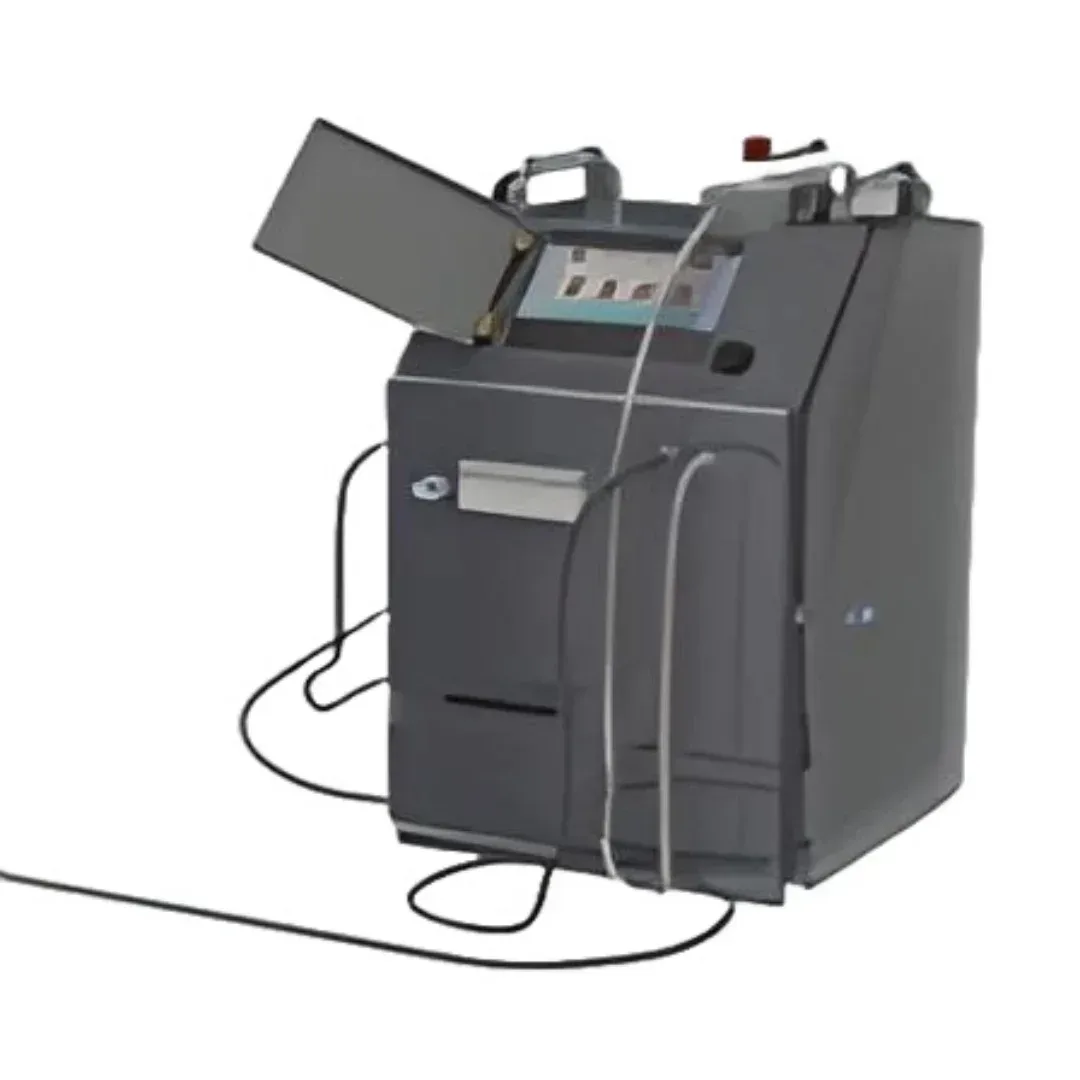

CNC SM315 Alın Kaynak Makine Hidrolik ve Elektrik Kontrol Ünitesi
Elektrik ve hidrolik kontrol ünitesi; makinenin çalışması için gerekli olan elektriği ısıtıcı ve traşlayıcıya hidrolik basıncı ise ana makineye; kontrol ünitesi el kumandası vasıtası ile çalıştırılır.
El kumandasının üzerinde dört buton ve bir anahtar vardır. Butonlar hareketli kıskaçları ileri ve geri hareket, anahtar ise traşlayıcıyı çalıştırır.
CNC SM315 Alın Kaynak Makine Muhafaza Kutusu
Muhafaza ve destek kutusu, ısıtıcının ısı kaybını önler ve traşlayıcı, ısıtıcıya destek olarak dışarıdan gelecek etkilere karşı (darbe, su, vb.) korur.
| Teknik Özellikler / Teknik Özellikler | |
|---|---|
| Kaynak Çapı / Kaynak Makinaları | Ø90 mm – Ø315 mm (Ø90 mm, Ø110 mm, Ø125 mm, Ø140 mm, Ø160 mm, Ø180 mm, Ø200 mm, Ø225 mm, Ø250 mm, Ø280 mm, Ø315 mm) |
| Malzeme Cinsi / Kaynak Yapılacak Boru Çeşitleri | PE-PP-PVDF |
| Boru Max. Basınç / Boru Maks. Basınç | PN32 |
| Isıtıcı Elektrik Gücü / Isıtıcı Elektrik Gücü | 220 V – 3,5 kW |
| Traşlayıcı Elektrik Gücü / Trimmer Elektrik Gücü | 220 V – 0,75 kW |
| Hidrolik Gücü / Hidrolik Ünite Gücü | 220 V – 0,55 kW |
| Elektrik Sistemi / Elektrik Sistemi | Monofaze / Tek Fazlı |
| Toplam Elektrik Sarfiyatı / Toplam Elektrik Tüketimi | 4,8 kW |
| Çalışma Basıncı / Çalışma Basıncı | 150 Bar |
| Gerekli Olan Jeneratör Gücü / Gerekli Jeneratör Gücü | 9 kVA |
| Çalışma Sıcaklığı / Çalışma Sıcaklığı | (-10 C° ~ + 40 C°) |
| Hidrolik Yağı / Hidrolik Yağı | Hidrolik 46 / 4 lt |
| İçindekiler / İçerik | |
|---|---|
| Kullanım Klavuzu / Kullanım Kılavuzu | 1 reklam/adet |
| Ana Gövde / Ana Gövde | 1 reklam/adet |
| Traşlıyaıcı / Trimmer | 1 reklam/adet |
| Isıtıcı / Heater | 1 reklam/adet |
| Muhafaza ve Destek Kutusu / Koruyucu Muhafaza | 1 reklam/adet |
| Pafta / Doldurucu | 40 ad/adet |
| Takım Çantası / Tool Bag | 1 reklam / adet |
| Paketleme Detayları / Paketleme Detayları | |
|---|---|
| Ambalajın Cinsi / Paket Cinsi | Tahta Sandık / Ahşap Kasa |
| Kap Adedi / Paket Sayısı | 1 paket / paket |
| Ebatlar / Boyutlar | 1,20x1,14x0,94 |
| Toplam Hacim / Toplam Hacim | 1,25 m3 |
| Toplam Net Ağırlık / Toplam Net Ağırlık | 254 kilo |
| Toplam Brüt Ağırlık / Toplam Brüt Ağırlık | 305 kilo |
