F5 Metal Yataklı Sürgülü Vana
Açıklama

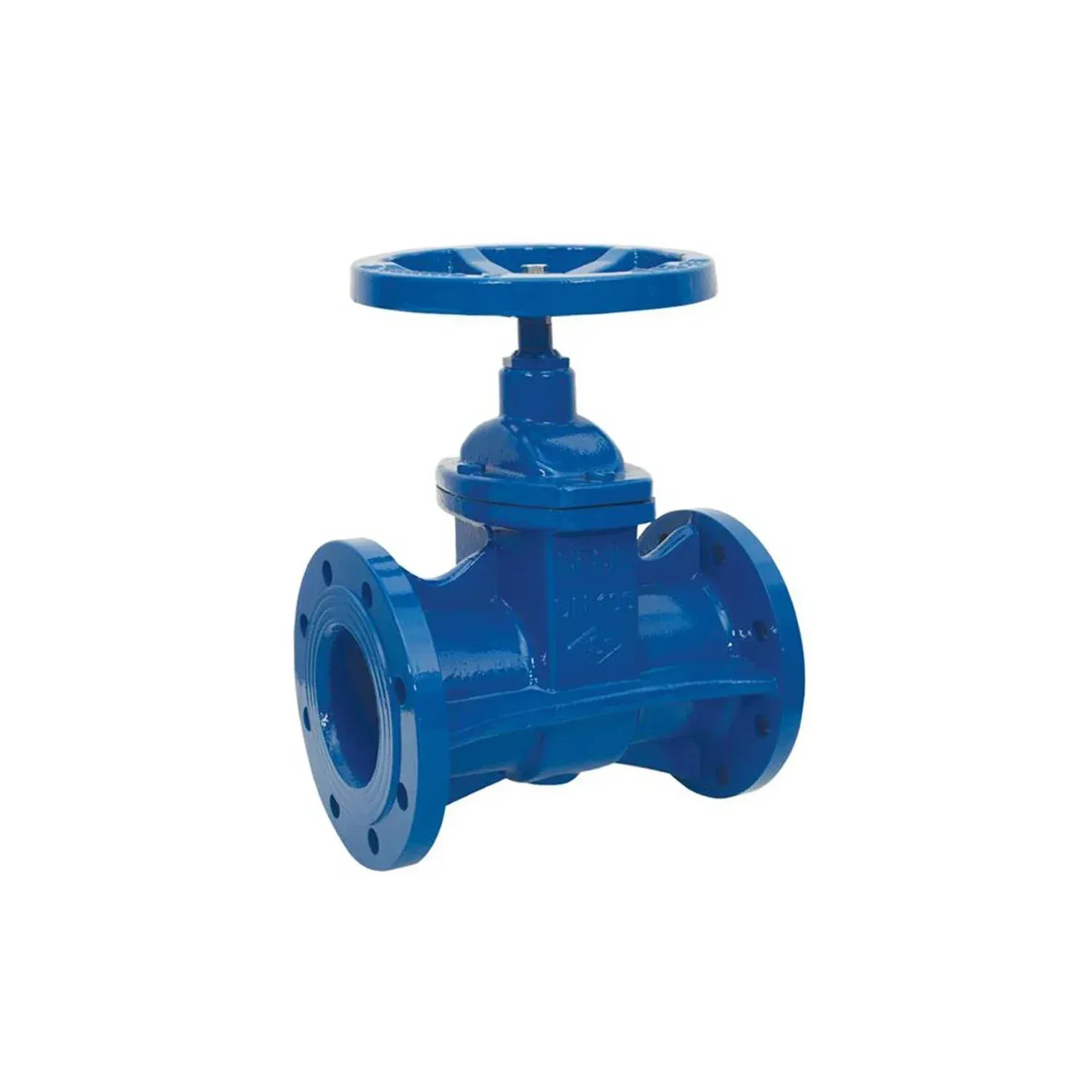

F5 Metal Yataklı Sürgülü Vana, Bir sürgü vasıtasıyla perde şeklinde kapatma düzeni olan boruya bağlanarak borunun içindeki akışkanın akışını kesmek için kullanılan vana çeşididir. Gövde içine monte edilen vidalı mil sayesinde sürgü aşağı yukarı hareket ettirilerek vananın açma kapama işlemi gerçekleştirilmektedir. Sızdırmazlık gövde ve sürgü üzerine monte edilmiş burçlar tarafından sağlanır. Aşındırıcı özelliği olmayan sıvılar ve sıvı yakıt tesisatlarında kullanılmaktadırlar. Kontrol amaçlı ve debi ayarlamada kullanılmaz.
Özellikleri:
- Sızdırmazlık: EPDM kaplı kapak contası ile %100 sızdırmazlık sağlar.
- Kullanım Ömrü: Düşük çalışma torku ile yüksek kullanım ömrüne sahiptir.
- Basınç Kaybı: Düşük basınç kaybı ile çalışır.
- Kullanım Alanları: Sıcak ve soğuk su sistemleri, asit ve alkali özellikte olmayan ve yanıcı olmayan akışkanlar, buhar ve endüstriyel uygulamalarda kullanılabilir.
- Boyutlar ve Basınç Sınıfları: DN50’den DN400’e kadar çeşitli boyutlarda ve PN10, PN16, PN25 gibi farklı basınç sınıflarında mevcuttur.
Teknik Bilgiler:
- Boyutlar: Çeşitli anma çapları (DN) ve boyutlar arasında değişir. Örneğin, DN100 PN16 vanası 220 mm çapında ve 27 kg ağırlığındadır.
- Malzeme: Metal yataklı olup, genellikle dayanıklı malzemelerden üretilir.
Bu vanalar, güvenilir sızdırmazlık ve dayanıklılık sağlamak amacıyla çeşitli endüstriyel ve ticari uygulamalarda tercih edilmektedir.
Teknik Özellikler

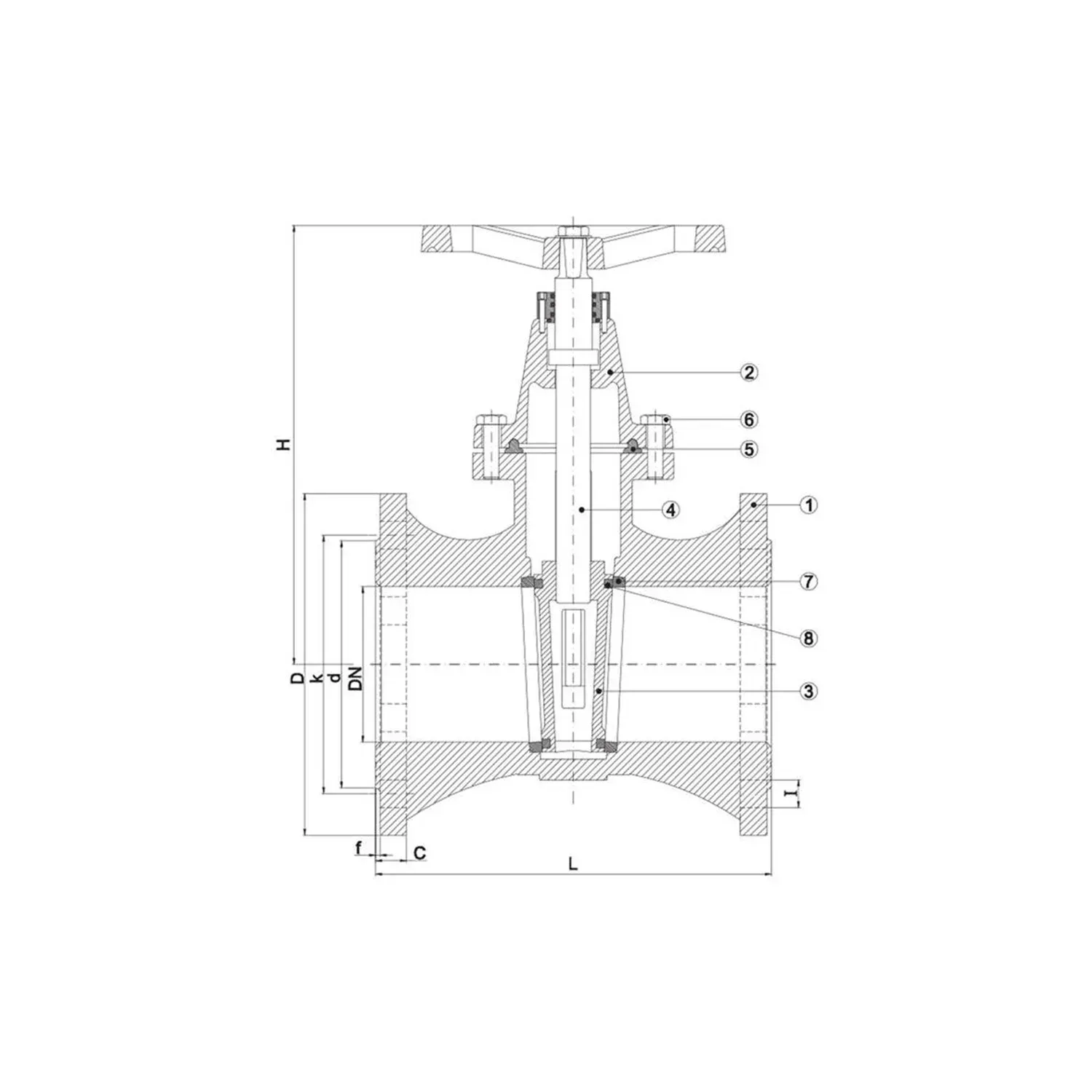

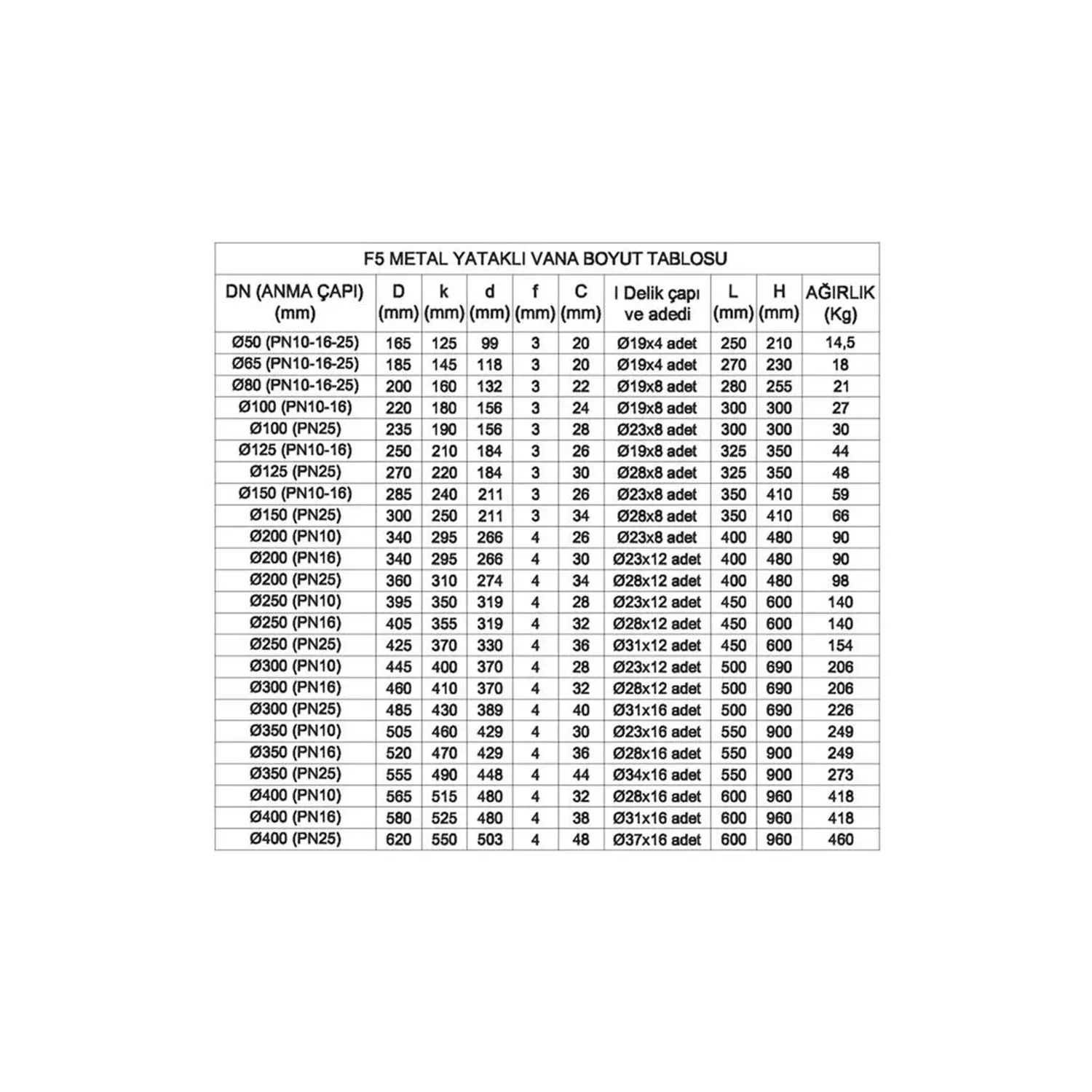

| F5 | METAL | YATAKLI | VANA | BOYUT TABLOSU | |||||
| DN (ANMA ÇAPI) (mm) | D (mm) | k (mm) | d (mm) | f (mm) | C (mm) | I Delik çapi ve adedi | L (mm) | H (mm) | AGIRLIK (Kg) |
| 050 (PN10-16-25) | 165 | 125 | 99 | 3 | 20 | 019x4 adet | 250 | 210 | 14,5 |
| 065 (PN10-16-25) | 185 | 145 | 118 | 3 | 20 | 019x4 adet | 270 | 230 | 18 |
| 080 (PN10-16-25) | 200 | 160 | 132 | 3 | 22 | 019x8 adet | 280 | 255 | 21 |
| 0100 (PN10-16) | 220 | 180 | 156 | 3 | 24 | 019x8 adet | 300 | 300 | 27 |
| 0100 (PN25) | 235 | 190 | 156 | 3 | 28 | 023x8 adet | 300 | 300 | 30 |
| 0125 (PN10-16) | 250 | 210 | 184 | 3 | 26 | 019x8 adet | 325 | 350 | 44 |
| 0125 (PN25) | 270 | 220 | 184 | 3 | 30 | 028x8 adet | 325 | 350 | 48 |
| 0150 (PN10-16) | 285 | 240 | 211 | 3 | 26 | 023x8 adet | 350 | 410 | 59 |
| 0150 (PN25) | 300 | 250 | 211 | 3 | 34 | 028x8 adet | 350 | 410 | 66 |
| 0200 (PN10) | 340 | 295 | 266 | 4 | 26 | 023x8 adet | 400 | 480 | 90 |
| 0200 (PN16) | 340 | 295 | 266 | 4 | 30 | 023x12 adet | 400 | 480 | 90 |
| 0200 (PN25) | 360 | 310 | 274 | 4 | 34 | 028x12 adet | 400 | 480 | 98 |
| 0250 (PN10) | 395 | 350 | 319 | 4 | 28 | 023x12 adet | 450 | 600 | 140 |
| 0250 (PN16) | 405 | 355 | 319 | 4 | 32 | 028x12 adet | 450 | 600 | 140 |
| 0250 (PN25) | 425 | 370 | 330 | 4 | 36 | 031x12 adet | 450 | 600 | 154 |
| 0300 (PN10) | 445 | 400 | 370 | 4 | 28 | 023x12 adet | 500 | 690 | 206 |
| 0300 (PN16) | 460 | 410 | 370 | 4 | 32 | 028x12 adet | 500 | 690 | 206 |
| 0300 (PN25) | 485 | 430 | 389 | 4 | 40 | 031x16 adet | 500 | 690 | 226 |
| 0350 (PN10) | 505 | 460 | 429 | 4 | 30 | 023x16 adet | 550 | 900 | 249 |
| 0350 (PN16) | 520 | 470 | 429 | 4 | 36 | 028x16 adet | 550 | 900 | 249 |
| 0350 (PN25) | 555 | 490 | 448 | 4 | 44 | 034x16 adet | 550 | 900 | 273 |
| 0400 (PN10) | 565 | 515 | 480 | 4 | 32 | 028x16 adet | 600 | 960 | 418 |
| 0400 (PN16) | 580 | 525 | 480 | 4 | 38 | 031x16 adet | 600 | 960 | 418 |
| 0400 (PN25) | 620 | 550 | 503 | 4 | 48 | 037x16 adet | 600 | 960 | 460 |
